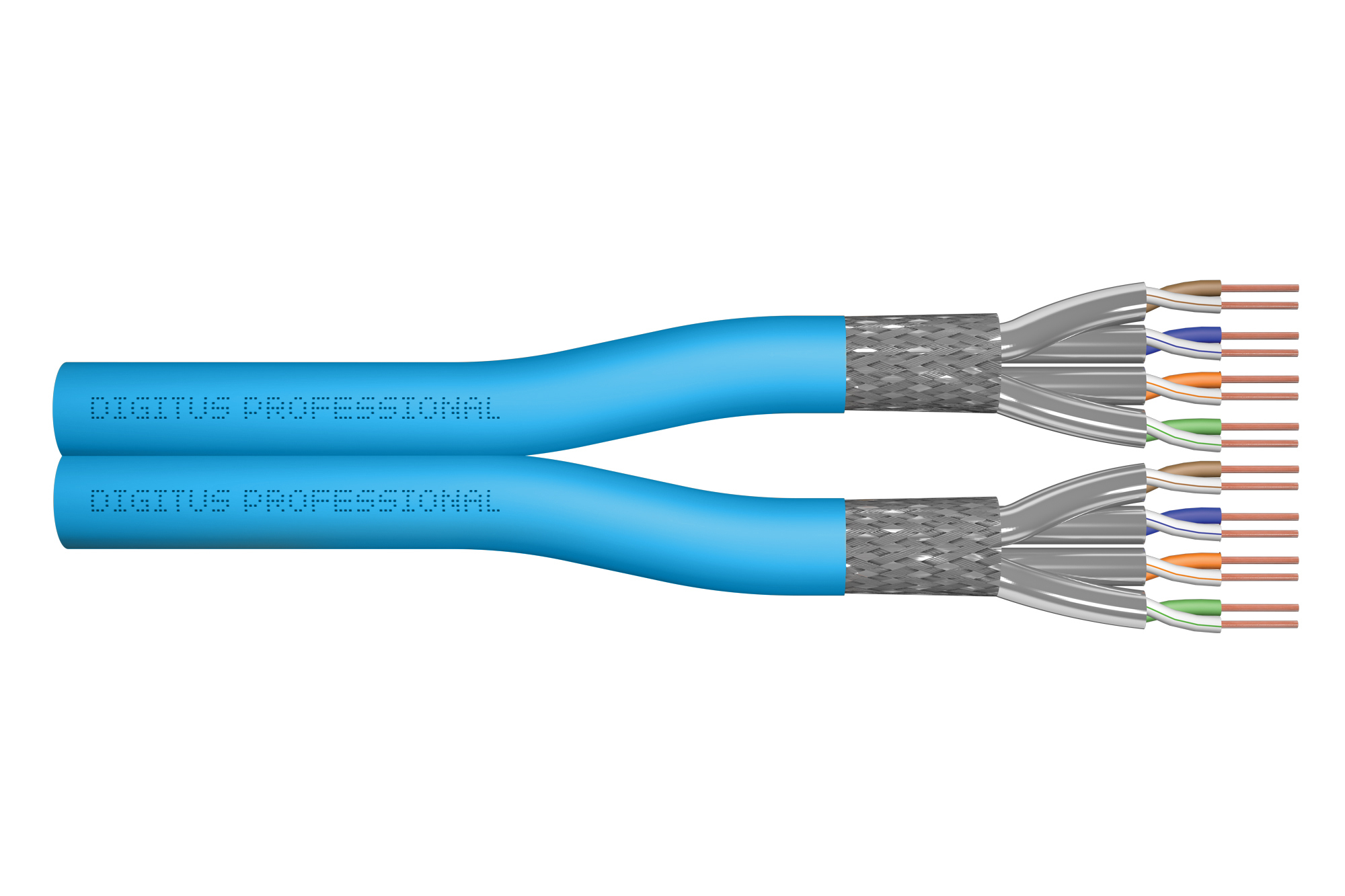

CAT 6A U/FTP podatkovni kabel – instalacijski kabel, 500 m, dupleks, približno

DIGITUS CAT 6A U/FTP podatkovni kabel – instalacijski kabel, 500 m, dupleks, približno

Broj artikla: DK-1625-A-VH-D-5
EAN: 4016032486787

CAT 6A U-FTP installation cable, 500 MHz Cca (EN 50575), AWG 23/1, 500 m drum, dx, blue

Standardima usmjereni prema budućnosti i vrhunska kvaliteta za vašu mrežu.

  • 10-gigabitni Ethernet
  • 500 MHz frekvencija prijenosa
  • Podrška za PoE (Power over Ethernet)
  • Uredba o građevinskim proizvodima, klasa Cca

Vendor overview

More product information

Opis

Kabelska instalacija Digitus® Cat.6A U/FTP ima sljedeću konstrukciju kabela: 4x2x AWG23/1 i postiže frekvenciju prijenosa do 500 MHz. Nehalogena ovojnica kabela u skladu je sa standardima IEC 60332-1, FRNC-B, LSZH-1 i BauPVO Euroclass Cca. Kabel je pogodan za strukturirano kabelsko ožičenje u sekundarnim i tercijarnim područjima. U skladu sa standardima ISO/IEC 11801, DIN EN 50173, DIN EN 50288-10-1.

Tehnički detalji

  • Fizička svojstva:
  • Provodnik: goli bakreni kabel, AWG 23/1
  • Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
  • Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
  • Kod boja: plava i bijela, narančasta i bijela, zelena i bijela, smeđa i bijela
  • Zaštita pojedinačnih parova: aluminijski laminirani poliesterski film, pokriva 100 %
  • Vanjski omotač: Eca do B2ca u skladu s EN 50575; LSZH
  • Debljina vanjske ovojnice (nominalna): 0,5 mm (Eca); 0,6 mm (Dca); 0,8 mm (Cca); 0,8 mm (B2ca)
  • Boja vanjske obloge: svijetloplava (RAL 5012)
  • Mehanička svojstva:
  • Zatezni opterećenje: 150 N max.
  • Dinamički radijus savijanja: 8x AD mm min.
  • Statični radijus savijanja: 4x AD mm min.
  • Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
  • Radni temperaturni raspon: -20 °C do +75 °C
  • Raspon radnih temperatura: 0 °C do +50 °C
  • Vanjski promjer: 7,0 mm (Eca); 7,2 mm (Dca); 7,6 mm (Cca); 7,6 mm (B2ca)
  • Težina (kg/km): 56 kg (Eca); 57 kg (Dca); 58 kg (Cca); 58 kg (B2ca)
  • Električna svojstva:
  • Impedansa: 100±15 oma pri 4 - 100 MHz; 100±25 oma pri 100 - 500 MHz;
  • Kapacitivnost: 45 pF/m nominalno pri 1 kHz
  • Nesrazmjer kapacitivnosti (par-zemlja): 1,6 pF/m, najviše pri 1 kHz
  • Otpor izolacije: 5 GΩ × km min.
  • Otpor petlje: 190 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Radni napon: 72 V DC, max.
  • Prigušenje parenja: CA Tip 2
  • Fazno kašnjenje: 450 nS/100 m najviše.
  • Kašnjenje u vremenu izvršenja: 25 nS/100 m najviše.
  • Razred odvojenosti: "c" u skladu s EN 50174-2
  • NVP: 70%

Attributes

  • Asortiman: Instalacijski kabeli s upredenim paricama
  • Kategorija: CAT 6A
  • Oklop: U-FTP, parovi u metalnoj foliji
  • CPR: Cca
  • Duljina: 500 m
  • Boja: svijetlo plavi
  • Kapica: LSOH
  • Struktura: 4 x 2 AWG 23/1, kruto upletena parica

Downloads and Certificates

Certifikati

Tehnička dokumentacija

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 1 52,80 55,00 55,00 38,00 114.950,00
Jedinica pakiranja (unutarnja) 1 52,80 57,00 30,00 35,50 60.705,00
Jedinica pakiranja (pojedinačna) 1 52,80 55,00 55,00 38,00 114.950,00
Carisnki tarifni broj: 8544492000

Safety notes

  • Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
  • Installation only by trained specialists.
  • Installation only in dry rooms.
  • The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.

EU responsible person

EU based economic operator ensuring the product complies with the required regulations.

ASSMANN Electronic GmbH
Auf dem Schüffel 3
Lüdenscheid
Germany
https://www.assmann.com
info@assmann.com
