CAT 6A U/UTP podatkovni kabel – instalacijski kabel, 305 m, simplex, Dca

DIGITUS CAT 6A U/UTP podatkovni kabel – instalacijski kabel, 305 m, simplex, Dca

Broj artikla: DK-1614-A-VH-305
EAN: 4016032441878

CAT 6A U-UTP installation cable, 500 MHz Dca (EN 50575), AWG 23/1, 305 m drum,

Standardima usmjereni prema budućnosti i vrhunska kvaliteta za vašu mrežu.

  • 10-gigabitni Ethernet
  • 500 MHz frekvencija prijenosa
  • Podrška za PoE (Power over Ethernet)
  • Uredba o građevinskim proizvodima, klasa Dca

Vendor overview

More product information

Opis

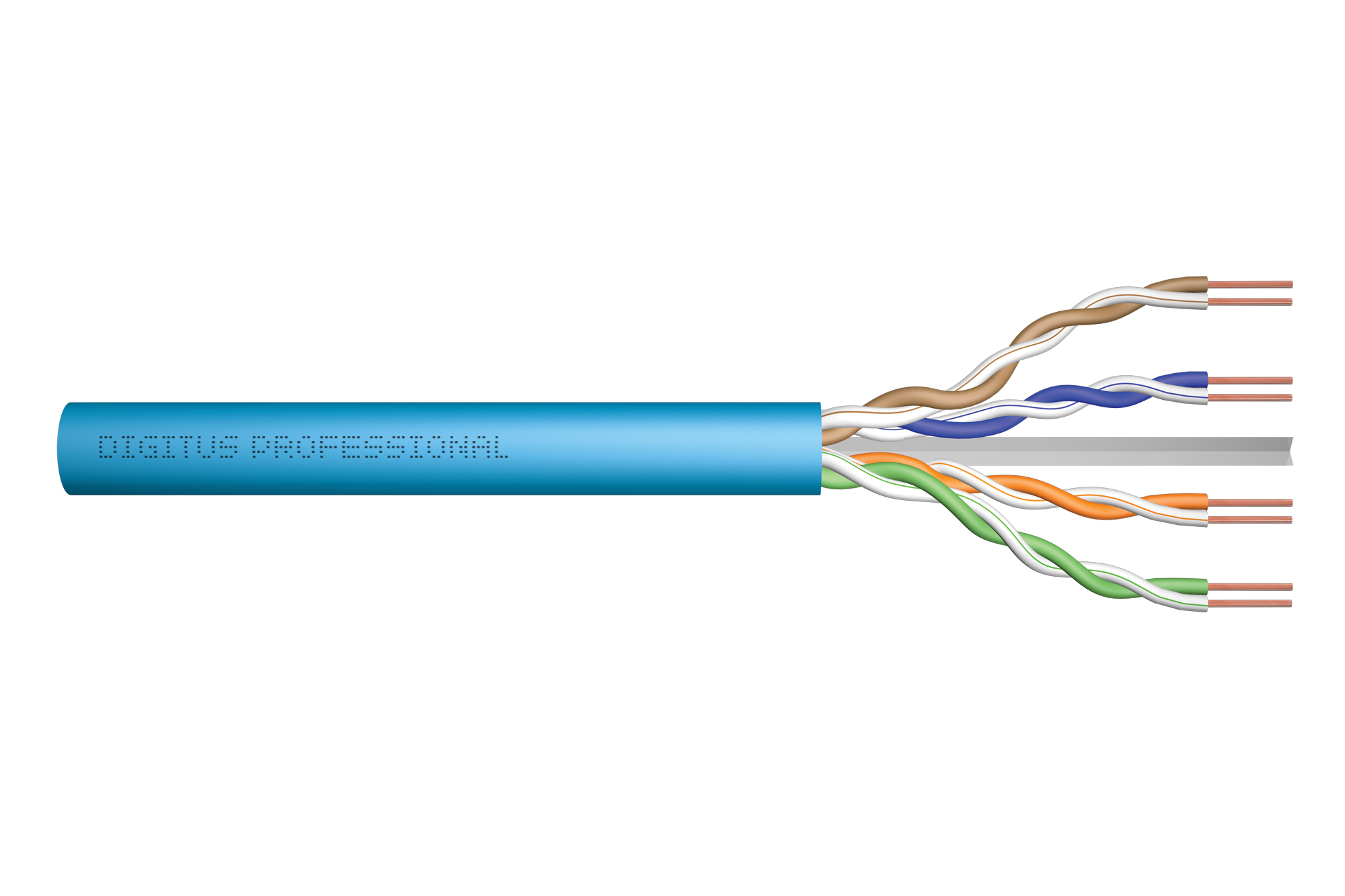

DIGITUS® instalacijski kabeli kategorije 6A U-UTP razvijeni su i testirani u skladu sa specifikacijama ISO/IEC 11801, TIA/586-C.2 i EN 50173 kategorije 6A. Svaki kabel sastoji se od 8 bočno kodiranih vodiča izoliranih polietilenom, kalibra AWG 23. Provodnici su isprepleteni u 4 para s različitim duljinama namotaja. Na vanjskoj ovojnici otisnuti su detalji koji uključuju naziv marke i broj artikla. Kabel je pakiran u kartonsku kutiju s izvlačnom kutijom, što pojednostavljuje instalaciju.

Tehnički detalji

  • Fizička svojstva:
  • Provodnik: goli bakreni kabel, AWG 23/1
  • Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
  • Izolacija: HD-PE (polietilen visoke gustoće)
  • Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
  • Kod boja: plava i bijela, narančasta i bijela, zelena i bijela, smeđa i bijela
  • Zaštita pojedinačnih parova: Nema
  • Ukupno oklopljenje: Nema
  • Vanjski omotač: Eca do B2ca u skladu s EN 50575; LSZH
  • Debljina vanjske ovojnice (nominalna): 0,5 mm (Eca); 0,6 mm (Dca); 1,2 mm (Cca); 1,4 mm (B2ca)
  • Boja vanjske ovojnice: svijetloplava (RAL 5012)
  • Mehanička svojstva:
  • Odstresanje naprezanja: 150 N max.
  • Dinamički radijus savijanja: 8x AD mm min.
  • Statični radijus savijanja: 4x AD mm min.
  • Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
  • Radni temperaturni raspon: -20 °C do +75 °C
  • Raspon radnih temperatura: 0 °C do +50 °C
  • Vanjski promjer Simplex (nominalni): 7,1 mm (Eca); 7,3 mm (Dca); 7,4 mm (Cca); 7,6 mm (B2ca)
  • Težina (kg/km): 53 kg (Eca); 54 kg (Dca); 55 kg (Cca); 56 kg (B2ca)
  • Električna svojstva:
  • Impedansa: 100±5 oma pri 1 - 600 MHz
  • Kapacitivnost: 40 pF/m nominalno pri 1 kHz
  • Nesrazmjer kapacitivnosti (par-zemlja): 1,6 pF/m, najviše pri 1 kHz
  • Otpor izolacije: 5 GΩ × km min. Tehnička značajka 27: Otpor petlje: 147 Ω/km max. (2 % max)
  • Otpor petlje: 147 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Radni napon: 72 V DC, max.
  • Prigušenje parenja: CA Tip 2
  • Fazno kašnjenje: 450 nS/100 m najviše.
  • Kašnjenje u vremenu prijenosa: 10 nS/100 m najviše.
  • Razred odvojenosti: "c" u skladu s EN 50174-2
  • NVP: 70%

Attributes

  • Kategorija: CAT 6A
  • Oklop: U-UTP, neoklopljeno
  • CPR: Dca
  • Duljina: 305 m
  • Boja: svijetlo plavi
  • Kapica: LSOH
  • Struktura: 4 x 2 AWG 23/1, kruto upletena parica

Downloads and Certificates

CE dokumenti

Certifikati

Tehnička dokumentacija

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 1 17,20 37,00 37,00 31,00 42.439,00
Jedinica pakiranja (unutarnja) 1 17,23 37,00 37,00 31,00 42.439,00
Jedinica pakiranja (pojedinačna) 1 17,23 37,00 37,00 31,00 42.439,00
Carisnki tarifni broj: 8544492000

Safety notes

  • Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
  • Installation only by trained specialists.
  • Installation only in dry rooms.
  • The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.
