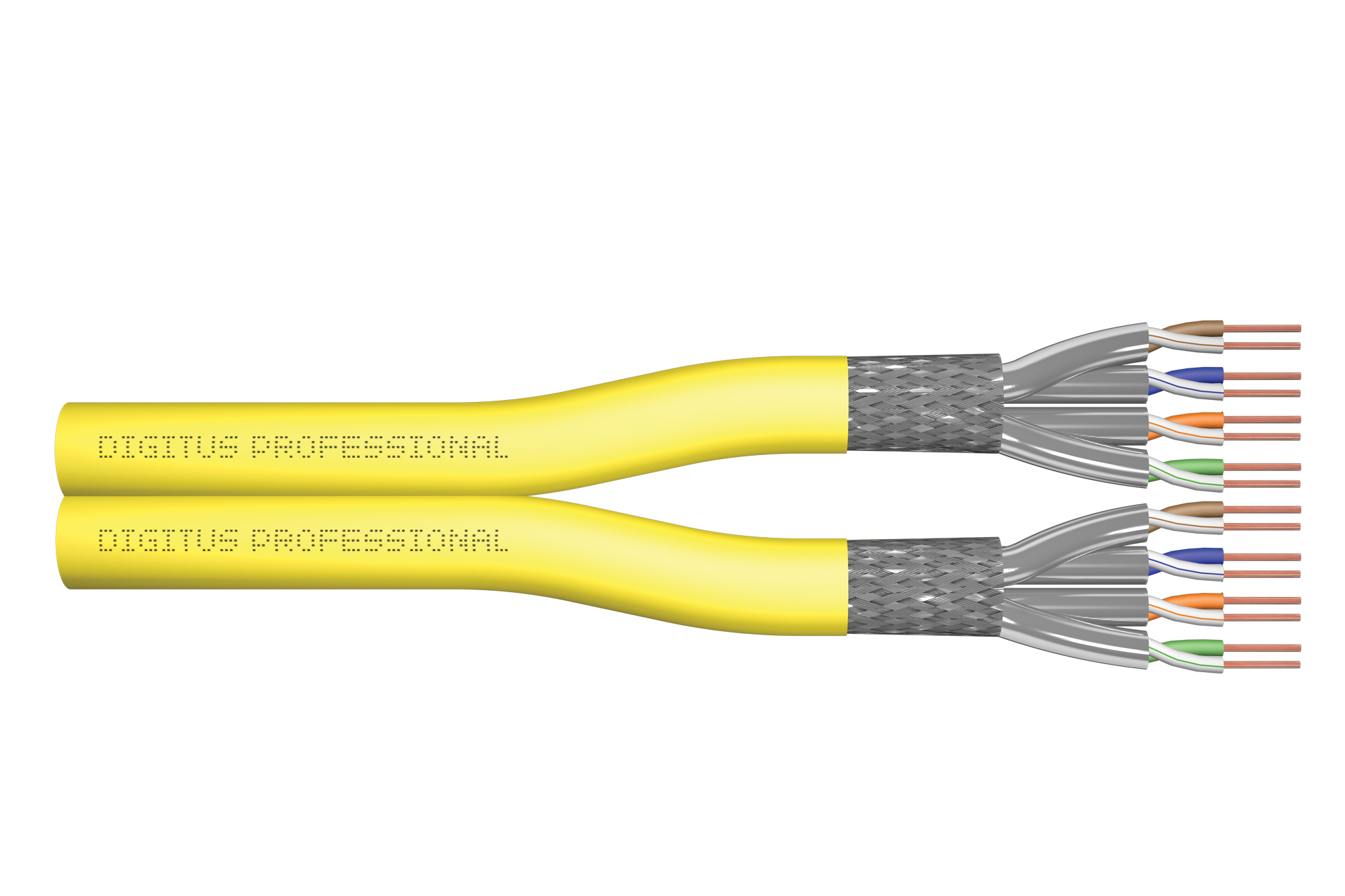

CAT 7A S/FTP, podatkovni kabel – instalacijski kabel, 500 m, dupleks, Dca-s1a d1 a1, GHMT PVP certificirano

DIGITUS CAT 7A S/FTP, podatkovni kabel – instalacijski kabel, 500 m, dupleks, Dca-s1a d1 a1, GHMT PVP certificirano

Broj artikla: DK-1743-A-VH-D-5
EAN: 4016032380610

CAT 7A S-FTP installation cable, 1500 MHz Dca (EN 50575), AWG 22/1, 500 m drum,

Standardima usmjereni prema budućnosti i vrhunska kvaliteta za vašu mrežu.

  • 10-gigabitni Ethernet
  • 1500 MHz frekvencija prijenosa
  • GHMT PVP certificirano
  • PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt)
  • Uredba o građevinskim proizvodima, klasa Dca-s1a d1 a1

Vendor overview

More product information

Opis

Kabeli Digitus CAT 7A namijenjeni su za upotrebu u strukturiranim podatkovnim centrima i za kabliranje u zgradama u skladu s normama ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 i EN 50288-9-1. Kabel je idealan za prijenos analognih i digitalnih podataka te podržava PoE, PoE+ i 4PPoE (IEEE 802.3af;3at;3bt). Štitna konstrukcija sastoji se od pojedinačno oklopljenih parova s pocinčanom bakrenom pletenicom, što osigurava izvrsnu zaštitu i električne karakteristike.

Tehnički detalji

  • Fizička svojstva:
  • Provodnik: goli bakreni vod 22/1 AWG
  • Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
  • Izolacija: SFS-PE (pjenasta polietilenska navlaka)
  • Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
  • Kod boja: plavo-bijelo, narančasto-bijelo, zeleno-bijelo, smeđe-bijelo
  • Zaštita pojedinačnih parova: aluminijski laminirani poliesterski film, pokriva 100 %
  • Ukupno oklopljenje: bakrena pletenica
  • Vanjska ovojnica: bez halogena (FRNC-C/LSZH-3)
  • Debljina vanjske obloge: nominalno 0,6 mm
  • Boja: Žuta (RAL 1016)
  • Duljina: 500 metara
  • Mehanička svojstva:
  • Zatezni opterećenje: 150 N max.
  • Dinamički radijus savijanja: 8x AD mm min.
  • Statični radijus savijanja: 4x AD mm min.
  • Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
  • Radni temperaturni raspon: -20 °C do +60 °C
  • Raspon radnih temperatura: 0 do +50 °C
  • Vanjski promjer: 8,0 mm nominalno
  • Otpornost na plamen: IEC 60332-3-24
  • Bez halogena i gustoća dima: IEC 60754-2 i IEC 61034
  • Vatreno opterećenje: 700 MJ/km
  • Težina: 70 kg/km
  • Električna svojstva:
  • Prosječna impedancija: 100±5 oma pri 1–600 MHz
  • Kapacitivnost: 40 pF/m nominalno pri 1 kHz
  • Nesrazmjer kapacitivnosti (par-zemlja): 1,6 pF/m najviše pri 1 kHz
  • Otpor izolacije: 5 GΩ × km min.
  • Otpor petlje: 147 oma/km najviše (2% najviše neujednačenosti otpora)
  • Radni napon: 72 V DC, max.
  • Prigušenje pri spajanju: Razred 1 (CA tip 1b)
  • Kašnjenje u vremenu prijenosa: 10 nS/100 m najviše.
  • Fazno kašnjenje: 450 nS/100 m najviše.
  • Razred odvajanja: "d" u skladu s EN 50174-2
  • NVP: 79%
  • Širenje plamena: EN 60332-1-2 (LSOH PVC)
  • Bez halogena, korozivnost: EN 60754-1/2 (LSOH)
  • Gustoća dima: EN 61034-2

Attributes

  • Asortiman: Instalacijski kabeli s upredenim paricama
  • Kategorija: CAT 7A
  • Oklop: S-FTP, oklop parova u metalnoj foliji i pletenica
  • CPR: Dca
  • Duljina: 500 m
  • Boja: žuti
  • Kapica: LSOH
  • Struktura: 4 x 2 AWG 22/1, kruto upletena parica

Downloads and Certificates

CE dokumenti

Certifikati

Tehnička dokumentacija

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 1 65,00 55,00 55,00 45,00 136.125,00
Jedinica pakiranja (unutarnja) 1 65,00 50,00 53,00 53,00 140.450,00
Jedinica pakiranja (pojedinačna) 1 65,00 55,00 55,00 45,00 136.125,00
Carisnki tarifni broj: 8544492000

Safety notes

  • Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
  • Installation only by trained specialists.
  • Installation only in dry rooms.
  • The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.
