DIGITUS CAT 7A S/FTP, podatkovni kabel – instalacijski kabel, 500 m, simplex, Dca-s1a d1 a1, GHMT PVP certificirano

Broj artikla: DK-1743-A-VH-5

EAN: 4016032363842

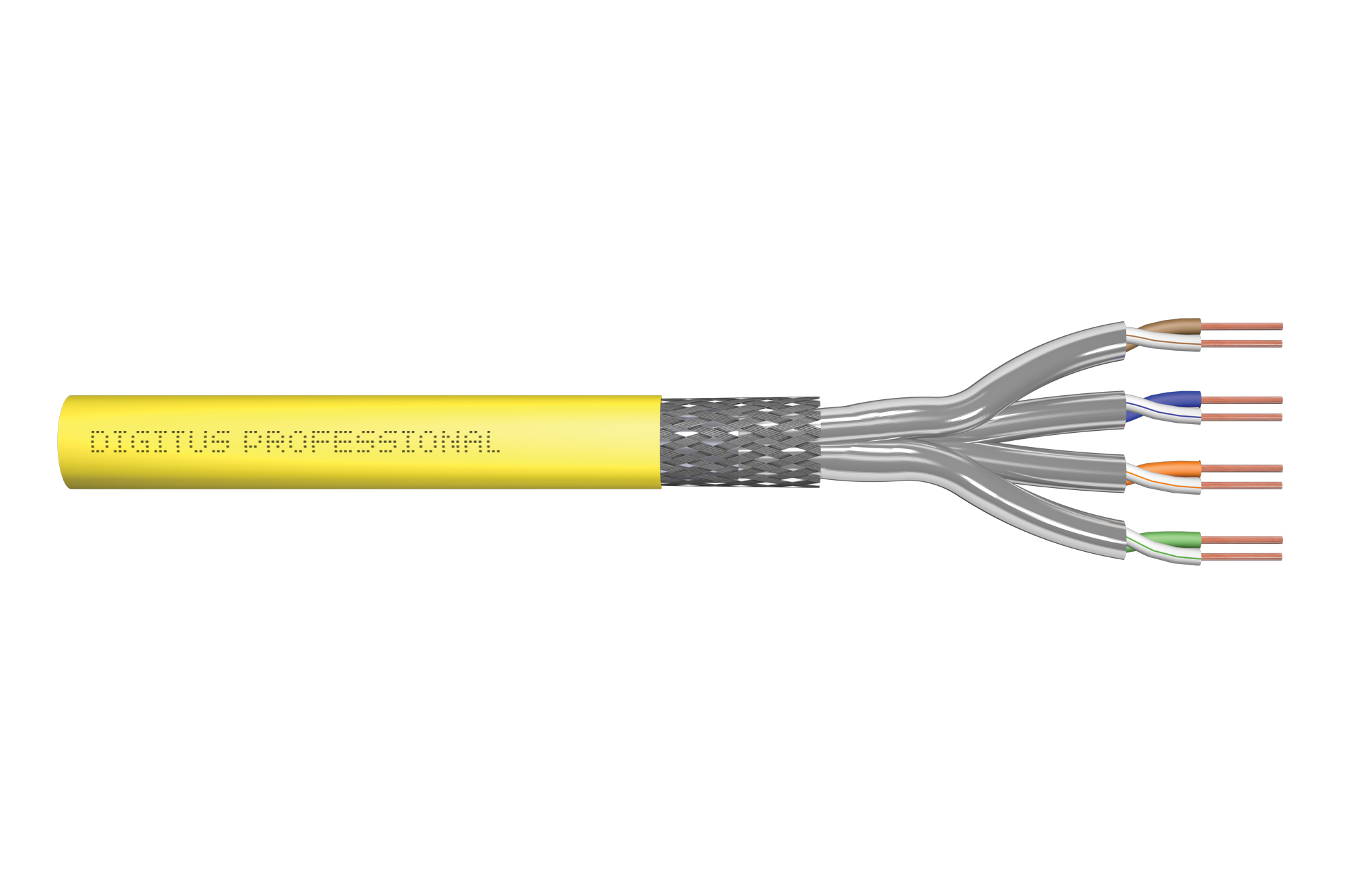

CAT 7A S-FTP installation cable, 1500 MHz, Dca AWG 22/1, 500 m drum, SX, yellow

Standardima orijentirani prema budućnosti i vrhunska kvaliteta za vašu mrežu.

10-gigabitni Ethernet
1500 MHz frekvencija prijenosa
GHMT PVP certificirano
PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt)
Uredba o građevinskim proizvodima, klasa Dca-s1a d1 a1

Vendor overview

More product information

Opis

Kabeli Digitus CAT 7A namijenjeni su za upotrebu u strukturiranim podatkovnim centrima i za kabliranje u zgradama u skladu s normama ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 i EN 50288-9-1. Kabel je idealan za prijenos analognih i digitalnih podataka te podržava PoE, PoE+ i 4PPoE (IEEE 802.3af;3at;3bt). Štitna konstrukcija sastoji se od pojedinačno oklopljenih parova s pocinčanom bakrenom pletenicom, što osigurava izvrsnu zaštitu i električne karakteristike.

Tehnički detalji

Fizička svojstva:
Provodnik: goli bakreni kabel, AWG 22/1
Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
Izolacija: SFS-PE (pjenasta polietilenska ovojnica)
Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
Kod boja: plava i bijela, narančasta i bijela, zelena i bijela, smeđa i bijela
Zaštita pojedinačnih parova: aluminijski laminirani poliesterski film, pokriva 100 %
Ukupno oklopljenje: pocinčana bakrena pletenica
Vanjski omotač: Dca do Cca u skladu s EN 50575; LSZH
Debljina vanjske navlake (nominalna): 0,60 mm (Dca); 0,60 mm (Cca)
Boja vanjske ovojnice: Žuta (RAL 1016)
Mehanička svojstva:
Raspodjela naprezanja: 150 N max.
Dinamički radijus savijanja: 8x AD mm min.
Statični radijus savijanja: 4x AD mm min.
Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
Radni temperaturni raspon: -20 °C do +60 °C
Raspon radnih temperatura: 0 °C do +50 °C
Vanjski promjer (nominalni): 7,8 mm (Dca); 7,8 mm (Cca)
Težina (kg/km): 65 kg (Dca); 65 kg (Cca)
Električna svojstva:
Impedansa: 100±5 oma pri 1–1000 MHz
Kapacitivnost: 40 pF/m nominalno pri 1 kHz
Nesklad kapacitivnosti (par-zemlja): 1,6 pF/m, najviše pri 1 kHz
Otpor izolacije: 5 GΩ·km min.
Otpor petlje: 147 oma/km najviše (2% najviše neuravnoteženog otpora)
Radni napon: 72 V DC, max.
Prigušenje pri spajanju: CA Tip 1b
Fazno kašnjenje: 450 nS/100 m najviše.
Kašnjenje u vremenu prijenosa: 10 nS/100 m najviše.
Razred odvojenosti: "d" u skladu s EN 50174-2
NVP: 79%
Širenje plamena: EN 60332-1-2 (LSOH PVC)
Bez halogena, korozivnost: EN 60754-1/2 (LSOH)
Gustoća dima: EN 61034-2

Attributes

Asortiman: Instalacijski kabeli s upredenim paricama
Kategorija: CAT 7A
Oklop: S-FTP, oklop parova u metalnoj foliji i pletenica
CPR: Dca
Duljina: 500 m
Boja: žuti
Kapica: LSOH
Struktura: 4 x 2 AWG 22/1, kruto upletena parica

Downloads and Certificates

CE dokumenti

DoP EN DE

Certifikati

GHMT PVP

Tehnička dokumentacija

Logistika

	Broj (komad)	Težina (kg)	Dubina (cm)	Širina (cm)	Visina (cm)	cm³
Jedinica pakiranja (vanjska)	1	33,70	53,00	53,00	43,50	122.191,50
Jedinica pakiranja (unutarnja)	1	33,70	53,00	53,00	43,50	122.191,50
Jedinica pakiranja (pojedinačna)	1	33,70	50,00	50,00	26,00	65.000,00

Carisnki tarifni broj: 8544492000

Safety notes

Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
Installation only by trained specialists.
Installation only in dry rooms.
The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.
