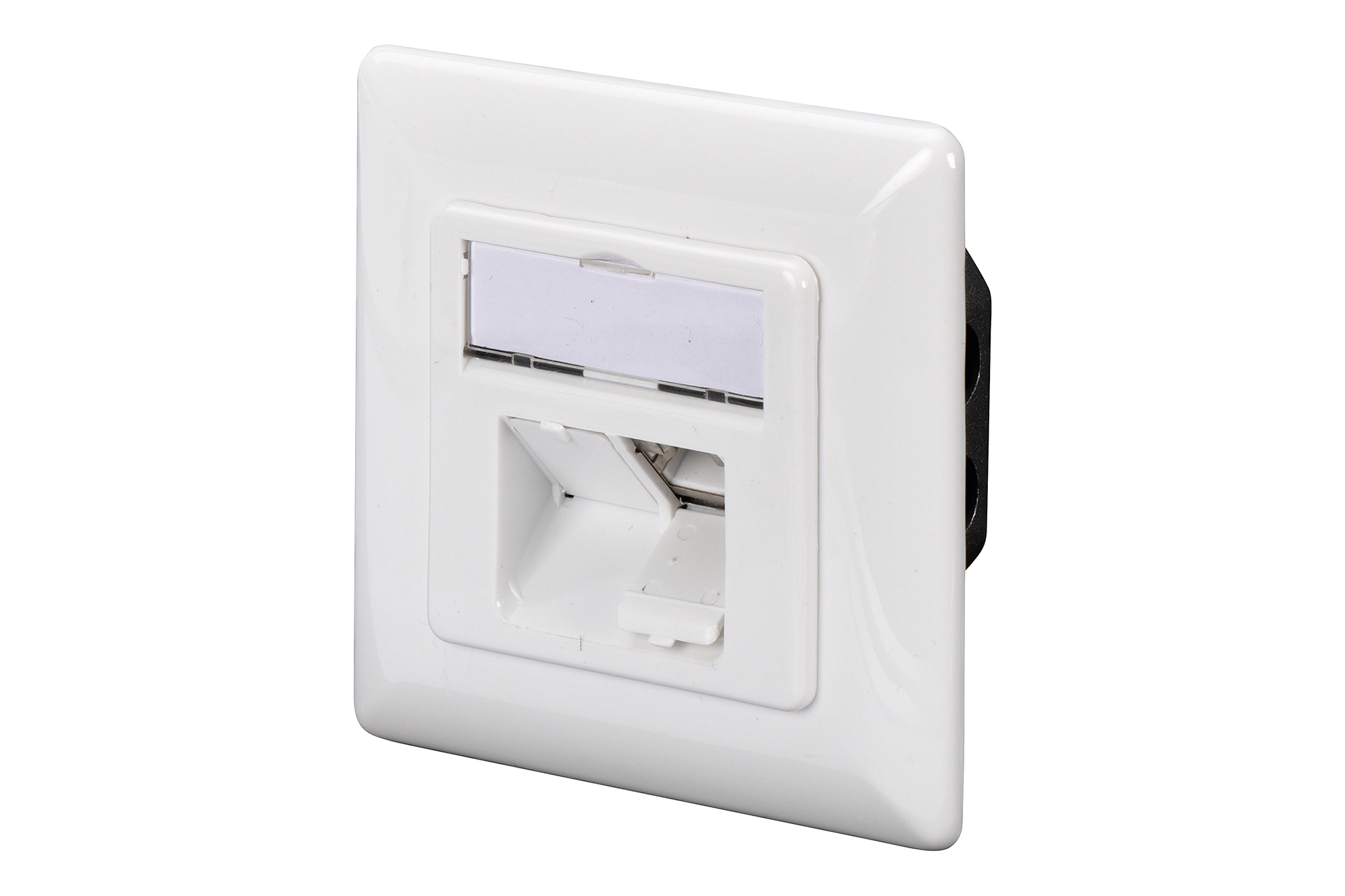

CAT 6 podatkovno gnijezdo, ugradbeno

DIGITUS CAT 6 podatkovno gnijezdo, ugradbeno

Broj artikla: DN-9005-N
EAN: 4016032175711

DN-9005-N UTIČN.2*FTP C6 P/Ž-D 8P8C, LSA, pure white, flush mount

Potpuno kompatibilan s dizajnom

  • Ugrađeni dizajn i horizontalni ulaz za kabel osiguravaju urednu instalaciju.
  • Jamčena sigurnost zahvaljujući potpuno oklopljenim RJ45 utičnicama i LSA trakama
  • Utičnice su rotirane za 40°, što olakšava priključivanje patch kabela.

Vendor overview

More product information

Opis

Zaštićene CAT 6 utičnice za podatkovne kabele tvrtke DIGITUS® certificirane su prema standardima CAT 6 EIA/TIA 568, ISO/IEC 11801 i EN 50173. Instalacija kabela provodi se putem LSA traka, obojenih prema standardu EIA/TIA 568 B za horizontalni ulaz kabela. Svi DIGITUS® priključci za podatkovne kabele dostupni su u ugradbenoj ili površinskoj izvedbi.

Tehnički detalji

  • Karakteristika prijenosa: Kategorija 6
  • Područja primjene: do 250 MHz, 1GBase-T
  • Standardi: ISO/IEC 11801 3. izd., EN 50173-1, EIA/TIA 568-C
  • Opće karakteristike:
  • Pogodno za ugradnju u parapetne kanale, ugradnju u ravninu i površinsku ugradnju
  • RJ45 utičnice, 8P8C
  • Postavljanje kabela putem LSA traka, obojeno prema EIA/TIA 568 A i B
  • Integrirano rasterećenje od naprezanja za instalacijske kabele
  • Potpuno oklopljen kućištem od lijevanog metala za RJ45 utičnice i LSA trake
  • Odstresanje kabela pod kutom utora od 40° za manevriranje
  • Središnja ploča: 50 x 50 mm
  • Okvir: 80 x 80 mm
  • Središnja ploča s integriranim poklopcima za zaštitu od prašine
  • Može se dizajnirati da odgovara standardnim rasponima prekidača
  • Tehničke karakteristike:
  • Materijal kućišta: Presovano metalno kućište
  • Materijal RJ45 utičnice: ABS UL 94V-0
  • Kontakt RJ45 utičnice: fosforna bronca niklirana, kontakt pozlaćen s 0,5 μ zlata
  • RJ-45 oklop: niklirani brončani
  • LSA rezač terminala: Krone LSA+, UL 94V-2, cinkom pozlaćena fosforna bronca
  • Tiskana pločica: FR4, UL 94V-0
  • Fizička svojstva:
  • Sila umetanja: 30 N najviše (IEC 60603-7-5)
  • Zatezna sila: 7,7 kg između utičnice i utikača
  • Radna temperatura: -20 °C do +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
  • Uključivanje u utičnicu: > 750 prema ISO/IEC 11801, IEC 60603-7-5
  • Terminal: > 200 prema ISO/IEC 11801, IEC 60603-7-5
  • Presjek provodnika: 22–26 AWG, čvrsti i pleteni provodnici
  • Otpor izolacije: > 500 MΩ
  • Kontaktni otpor: < 20 miliohma
  • Otpornost na napon: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/zemlja)
  • Nije kompatibilno s R&M freenet patch kabelima
  • Boja: Bijela RAL9003

Sadržaj paketa

  • podaci utičnica
  • Upute za instalaciju

Downloads and Certificates

Tehnička dokumentacija

Vodič za brzi početak

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 60 13,30 45,50 36,00 21,00 34.398,00
Jedinica pakiranja (unutarnja) 1 0,22 5,50 8,50 12,00 561,00
Jedinica pakiranja (pojedinačna) 1 0,22 5,50 8,50 12,00 561,00
Carisnki tarifni broj: 8536699099

Safety notes

  • Protect product from moisture
  • Avoid antistatic charging when installing the product
  • Observe the specifications of the raw cable manufacturer during installation
