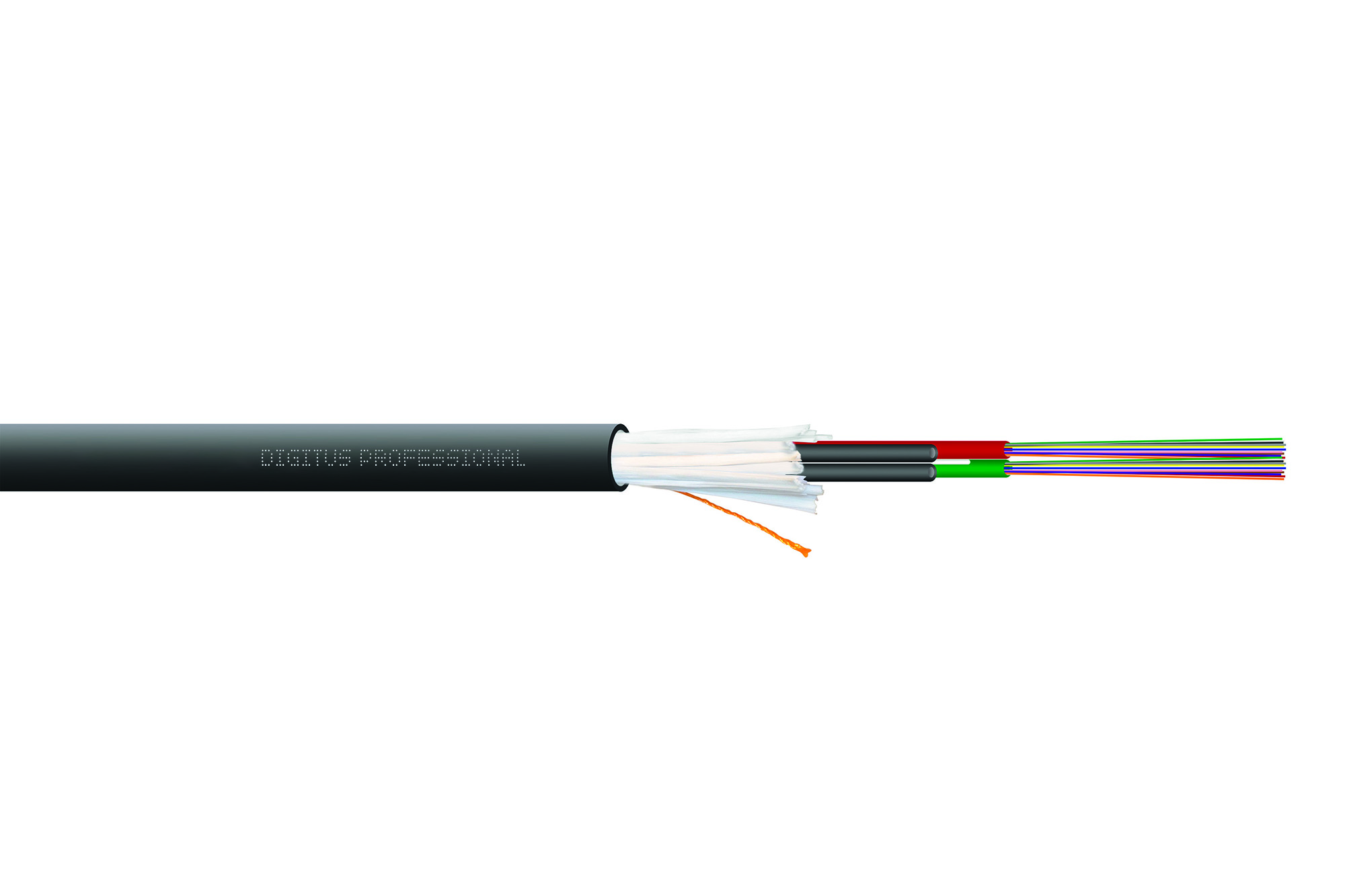

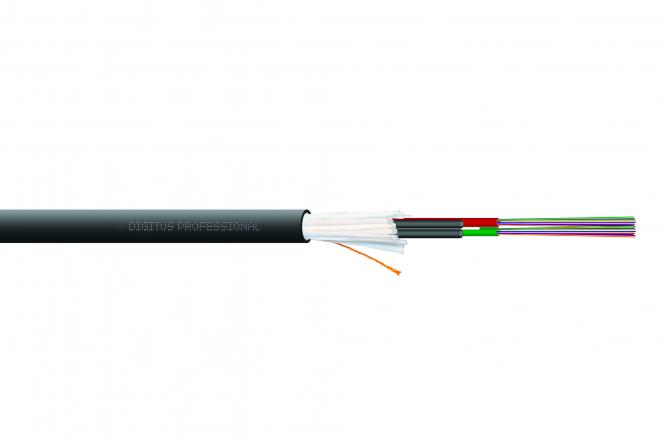

Unutrašnji/vanjski kabel A/I-DQ (ZN) BH 9/125 µ OS2, 24 vlakna, BauPVO Dca, LSZH

DIGITUS Unutrašnji/vanjski kabel A/I-DQ (ZN) BH 9/125 µ OS2, 24 vlakna, BauPVO Dca, LSZH

Broj artikla: DK-39242-U
EAN: 4016032452270

KABEL FO A-I-DQ(ZN)BH 24E9/125µ, SM, OS2, 24 fiber In/Outdoor, Multitube, LSZH, Dca, black, length 1m

  • OS2 9/125µ
  • Višestruki snop kabela, 12 vlakana po snopu
  • Zaštita od glodara od nemetalnih materijala
  • LSZH, CPR Dca

Vendor overview

More product information

Opis

Kabeli s višestrukim jezgrama nude dizajn koji kombinira visoku čvrstoću na istezanje i fleksibilnost u kompaktnoj veličini kabela. Naš kabel s centralnim jezgrom omogućuje prijenos podataka putem optičkih vlakana i izvrsne tehničke performanse. Visoku razinu kvalitete jamčimo redovitim programima kontrole kvalitete u skladu s normama ISO 90001, REACH i ROHS. Visoku pouzdanost jamčimo temeljitim kvalifikacijskim ispitivanjem svakog proizvoda u našem portfelju. Oba postupka osmišljena su kako bi se osigurala izdržljivost naših kabela u unutarnjim i vanjskim uvjetima, kao i njihove performanse.

Tehnički detalji

  • LSZH – niska emisija dima, bez halogena
  • Otporan na UV zračenje
  • Uzdužno i poprečno otporanje vode
  • armatura od staklenih vlakana
  • Zaštita od glodara od nemetalnih materijala
  • Bez metala
  • Prigušenje na 1310 nm: ≤ max. 0,34 dB/km (prije ožičenja); ≤ max. 0,36 dB/km (nakon ožičenja)
  • Prigušenje na 1550 nm: ≤ 0,21 dB/km (prije ožičenja); ≤ 0,22 dB/km (nakon ožičenja)
  • Prigušenje na 1625 nm: ≤ 0,23 dB/km (prije ožičenja); ≤ 0,25 dB/km (nakon ožičenja)
  • Nulta točka disperzije: 1302 ~ 1324 nm
  • Gradijent disperzije: ≤ 0,092 ps/nm²×km
  • PMD vrijednost veze (M=20 kabela Q=0,01%) max. PMDQ: 0,2 ps/√km
  • Valna duljina prijelaza (λcc): ≤ 1260 nm
  • Gubitak pri makro savijanju (100 rotacija; Φ50 nm) na 1550 nm: ≤ 0,05 dB
  • Gubitak pri makro savijanju (100 rotacija; Φ50 nm) na 1625 nm: ≤ 0,10 dB
  • Promjer modnog polja na 1310 nm: 9,2 ± 0,4 µm
  • Promjer omotača: 125 ± 1 µm
  • Greška koncentričnosti jezgre i plašta: ≤ 0,6 µm
  • Neravnomjernost premaza: ≤ 1,0 %
  • Čvrstoća pri istezanju: ≥ 0,69 GPa
  • Broj vlakana (OS2 G.652): 2 ~ 72 kom.
  • Maksimalan broj žica snopa: 6 kom.
  • Broj vlakana po utovarivaču snopova: 12 kom.
  • Pakirni utovarivač: 2,3 ± 0,2 mm
  • Nosiv materijal: FRP
  • Vanjski omotač: Materijal: LSZH, BauPVO Dca, EN 50575:2014+A1:2016; Debljina: 1,6 mm; Promjer: 12,0 ± 0,5 mm
  • Maksimalna dopuštena sila: 1500 N
  • Otpornost na kompresiju: 1000/300 N/100 mm
  • Težina kabela: 300 ± 10% kg/km
  • Standardna duljina: 4 ± 5% KMS
  • Raspon temperatura: Transport i skladištenje: -40 °C do +70 °C; Instalacija: -40 °C do +60 °C; U radu: -40 °C do +70 °C

Attributes

  • Broj vlakana: 24
  • Kabel u boji: crni
  • Kabelski omotač: LSOH
  • Klasa vlakna: OS2
  • Mod: Jednomodni
  • Primjena: univerzalna
  • Promjer vlakna: 9/125µ
  • Vrsta kabela: U-DQ (ZN) BH X E 9/125µm

Downloads and Certificates

CE dokumenti

Tehnička dokumentacija

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 2000 118,00 65,00 118,00 118,00 905.060,00
Jedinica pakiranja (unutarnja) 1 0,06 100,00 0,50 0,50 25,00
Jedinica pakiranja (pojedinačna) 1 0,06 100,00 0,50 0,50 25,00
Carisnki tarifni broj: 8544700010

Safety notes

  • Avoid direct contact with light sources: Fiber optic cables, especially those with active light sources such as lasers (e.g. in optical communication systems), can emit dangerous radiation that can damage
  • eyes. Take care never to look directly into the light of an optical fiber, even if the light source is invisible to the naked eye.
  • When working with fiber optic cables, especially during tests or when working with lasers, protective goggles should always be worn to protect against harmful radiation.
  • When plugging and unplugging the cable, only grasp the plug and do not pull directly on the cable.
  • Do not kink or crush: Fiber optic cables are sensitive to mechanical stress.
  • To protect cables from physical damage, they should be laid in special ducts or with protective materials
  • Keep cable connectors clean: Fiber optic cables are sensitive to dust and dirt. Even small particles on the connectors can severely impair the signal quality.
  • Cables should not be used in environments with extremely high or very low temperatures. Observe the product information on the maximum operating temperature of the cable
  • Check cables regularly for visible damage such as cracks, kinks or signs of wear. Defective cables should be replaced immediately.
