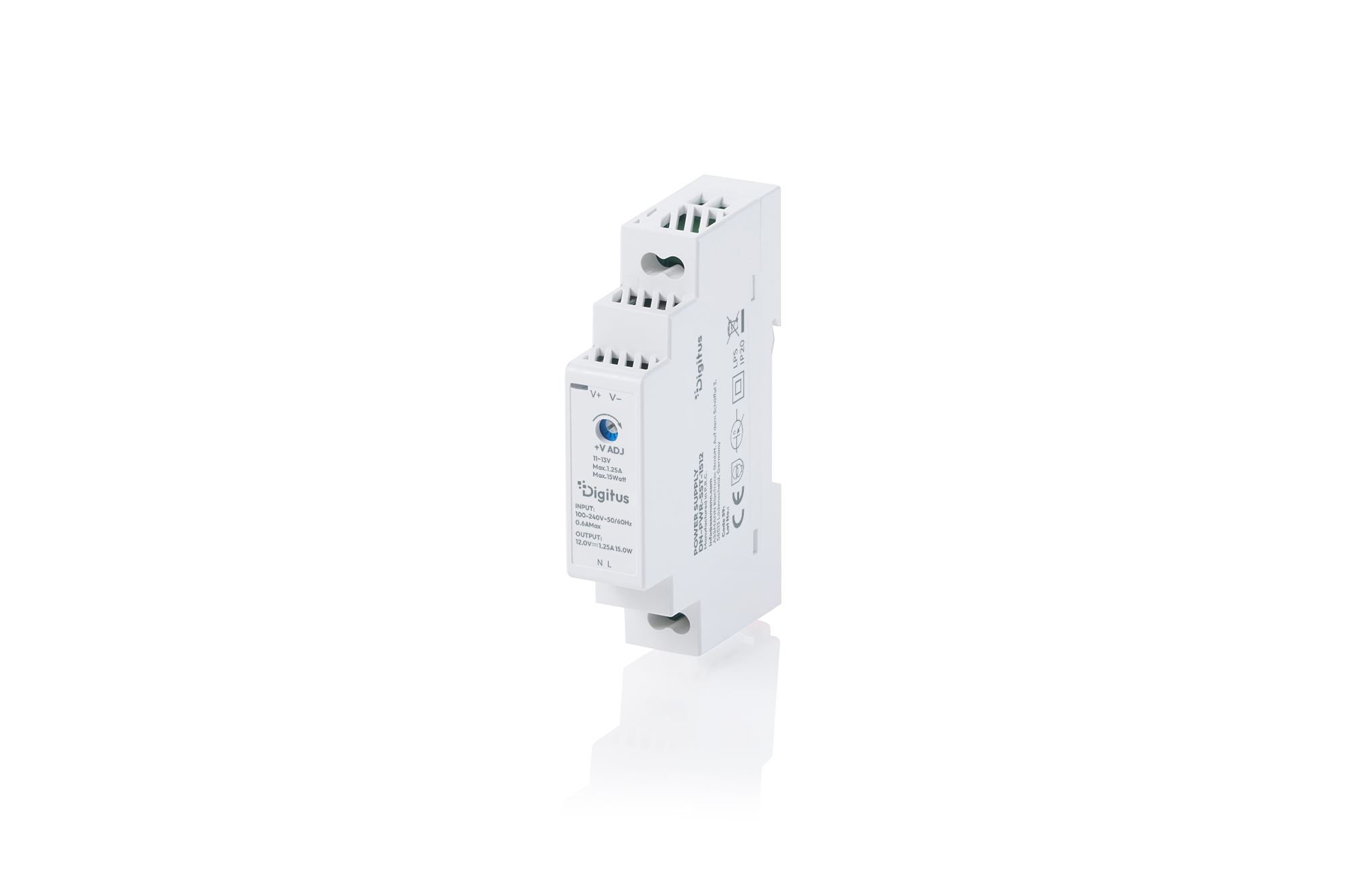

12V / 1.25A / 15W Step-Shape DIN-Rail Netzteil (Ultra-Slim, Class II)

DIGITUS 12V / 1.25A / 15W Step-Shape DIN-Rail Netzteil (Ultra-Slim, Class II)

Artikelnummer: DN-PWR-SST-1512
EAN: 4016032508106

Stufennetzteil 12VDC, 1,25A,15W, geschl. Gehäuse Ideal f. Sensoren,Steuerungen u. Niederspann.elek.

Extrem schlankes 12-V-Netzteil für enge Schaltschränke – hohe Effizienz, weltweit einsetzbar und umfassend geschützt für eine zuverlässige Versorgung von Sensorik, IoT- und Steuerungssystemen.

  • Extrem schlankes 18-mm-Step-Shape-Gehäuse – ideal für enge Verteilerschränke.
  • 12 V / 1,25 A / 15 W stabile DC-Versorgung – für Industrie- und Gebäudetechnik.
  • Hohe Effizienz von 85 % – optimiert für den Dauerbetrieb.
  • Weitbereichseingang 90–264 V AC / 127–370 V DC – global einsetzbar
  • Einstellbare Ausgangsspannung 10,8–13,8 V – für flexible Anwendungen.
  • Umfassende Schutzfunktionen: Kurzschluss-, Überlast- und Überspannungsschutz.
  • DIN-Hutschienenmontage (TH35) – werkzeuglos und schnell.
  • Isolation Class II & Class 2/LPS – hohe elektrische Sicherheit.
  • Großer Temperaturbereich −20 bis +47 °C – zuverlässig in anspruchsvollen Umgebungen.
  • Perfekt für Steuerungen, IoT-Gateways, Tür- und Zutrittsmodule sowie KNX-/Modbus-Peripherie.

Händlerübersicht

Weitere Produkt-Informationen

Beschreibung

Das DIGITUS DN-PWR-SST-1512 ist ein besonders kompaktes 12-V-Hutschienennetzteil mit 15 W Leistung. Mit nur 18 mm Breite eignet es sich hervorragend für Installationen, bei denen jeder Millimeter zählt – etwa in Verteilerschränken, Automations- oder IoT-Schaltschränken. Der breite Eingangsspannungsbereich von 90–264 V AC / 127–370 V DC ermöglicht einen universellen Einsatz. Am Ausgang liefert das Netzteil eine stabile 12-V-Gleichspannung mit 1,25 A, ideal für Steuerungen, Sensorik, Module und zahlreiche elektronische Systeme. Die Ausgangsspannung kann darüber hinaus zwischen 10,8 und 13,8 V feinjustiert werden. Dank integriertem Kurzschluss-, Überlast- und Überspannungsschutz arbeitet das Netzteil selbst in anspruchsvollen Umgebungen sicher und zuverlässig. Mit Isolation Class II, Class 2/LPS sowie geprüfter EMV-Konformität erfüllt das DN-PWR-SST-1512 hohe Anforderungen im Schaltschrank- und Gebäudeinstallationsbereich. Es eignet sich ideal für Anwendungen in der Gebäudeautomation, etwa zur Versorgung von 12-V-Sensoren und -Aktoren, Steuerungsmodulen wie Relaiskarten oder Low-Power-Aktuatoren sowie Türsprechstellen, Schaltmodulen und Smart-Home-Logiken. In der Industrie- und Automatisierungstechnik versorgt es SPS-Nebenbaugruppen, I/O-Module, RS485/RS232-Kommunikationsgeräte, Mini-PLCs oder Relaisfeldmodule. Auch im IoT- und Edge-Bereich ist es hervorragend einsetzbar – z. B. für Gateways, Protokollkonverter, Edge-Sensorik, Low-Power-WLAN- oder Mobilfunkmodule sowie Mikrocontroller-Anwendungen. In der Sicherheits- und Zutrittstechnik dient es als stabile Versorgung für Türöffner-Module, Karten- und RFID-Leser sowie Intercom- und Gegensprechanlagen.

Technische Details

  • Ausgangsspannung: 12 V DC
  • Ausgangsstrom: 1,25 A
  • Ausgangsleistung: 15 W
  • Spannungseinstellbereich: 10,8–13,8 V
  • Ripple & Noise: 120 mVp-p
  • Spannungstoleranz: ±2 %
  • Line Regulation: ±1 %
  • Load Regulation: ±1 %
  • Eingangsspannung: 90–264 V AC / 127–370 V DC
  • Frequenzbereich: 47–63 Hz
  • Einschaltstrom: 25 A @ 115 V / 45 A @ 230 V
  • AC-Stromaufnahme: 0,5 A @ 115 V / 0,25 A @ 230 V
  • Effizienz: 85 %
  • Überlastschutz: 110–145 % (Hiccup Mode, Auto-Recovery)
  • Überspannungsschutz (OVP): 14,2–16,2 V
  • Kurzschlussschutz: Ja (Auto-Recovery)
  • Arbeitstemperatur: −20 °C bis +47 °C
  • Lagertemperatur: −40 °C bis +85 °C
  • Luftfeuchtigkeit: 20–90 % RH (nicht kondensierend)
  • MTBF: > 1.000.000 h (MIL-HDBK-217F)
  • Vibration: IEC60068-2-6 (10–500 Hz, 2G)
  • Betriebshöhe: bis 5000 m
  • Isolation Class II
  • Class 2 / LPS
  • Sicherheitsnormen: UL62368-1, EN62368-1
  • EMV (Emission/Immunität): EN55032 Class B / EN61000-4-2/3/4/5/6/8/11
  • Isolationsspannung: 4 kV AC
  • Abmessungen: 18 × 90 × 58 mm
  • Gewicht: 78 g
  • Montage: DIN-Schiene (TH35)
  • Anschlüsse (Input): AC/N (Klemme 3), AC/L (Klemme 4)
  • Anschlüsse (Output): +V (1), −V (2)

Lieferumfang

  • 1× DIGITUS DN-PWR-SST-1512 Step-Shape DIN-Rail Netzteil (12 V / 1,25 A / 15 W)
  • 1× Quick Installation Guide (QIG)

Downloads und Zertifikate

Datenblatt

Logistik

  Anzahl (Stück) Gewicht (kg) Tiefe (cm) Breite (cm) Höhe (cm) cm³
Außenkarton 100 7,00 16,00 42,00 36,00 24.192,00
Innenkarton 1 0,07 0,00 0,00 0,00 0
Produktverpackung 1 0,07 2,80 10,00 6,80 190,40
Warentarifnummer: 8504408390
ETIM Klasse: EC000675
