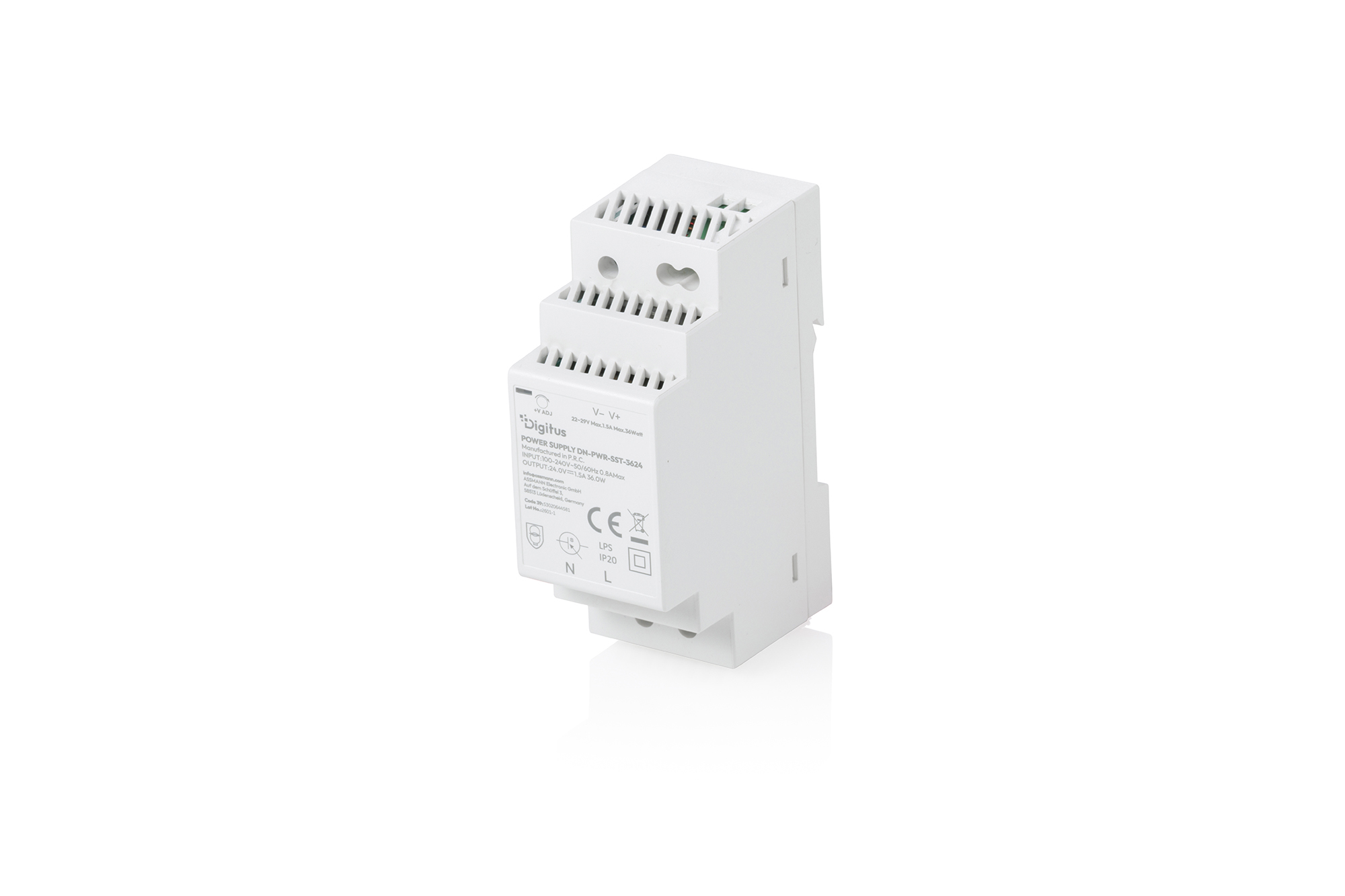

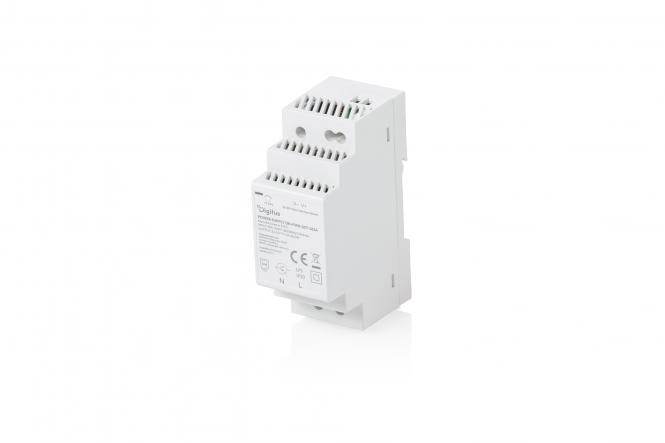

24V / 1.5A / 36W Step-Shape DIN-Rail Netzteil (Slim, Class II)

DIGITUS 24V / 1.5A / 36W Step-Shape DIN-Rail Netzteil (Slim, Class II)

Artikelnummer: DN-PWR-SST-3624
EAN: 4016032508120

Stufennetzteil 24V DC, 1,5A, 36W, geschloss.Gehäus Ideal f. Sensoren,Steuerung. u.Niederspann.elektr.

Kompaktes 24-V-Netzteil für industrielle Anwendungen – hohe Effizienz, weltweit einsetzbar und umfassende Schutzfunktionen für die zuverlässige Versorgung von SPS-, IoT- und 24-V-Systemen.

  • Kompaktes Step-Shape-Gehäuse mit 35 mm Breite – ideal für dichte Installationen.
  • 24 V / 1,5 A / 36 W – leistungsstarke Standardversorgung für Industrie- und Automationssysteme.
  • Sehr hohe Effizienz von 89 % – optimiert für energieeffizienten Dauerbetrieb.
  • Weitbereichseingang 90–264 V AC / 127–370 V DC – weltweit einsetzbar.
  • Einstellbare Ausgangsspannung 21,6–29 V – ideal für Leitungslängen und präzise Spannungsanpassung.
  • Umfassende Schutzschaltungen: Kurzschluss-, Überlast- und Überspannungsschutz.
  • Normgerechte DIN-Hutschienenmontage (TH35) – schnelle und sichere Installation.
  • Isolation Class II & Class 2/LPS – hohe elektrische Sicherheit ohne Schutzleiter.
  • Erweiterter Temperaturbereich −20 bis +70 °C – robust für anspruchsvolle Industrieumgebungen.
  • Ideal für SPS, Sensorik, IoT-Module, Zutrittskontrollen, Kommunikationsgeräte und 24-V-Peripherie.

Händlerübersicht

Weitere Produkt-Informationen

Beschreibung

Das DIGITUS DN-PWR-SST-3624 ist ein leistungsfähiges 24-V-DIN-Rail-Netzteil mit 36 W Nennleistung und besonders kompakter Step-Shape-Bauform. Mit nur 35 mm Breite ist es perfekt für Installationen mit geringem Platzangebot wie Automationsschränke, Verteilerschränke oder IoT-Steuerboxen geeignet. Der universelle Eingangsspannungsbereich von 90–264 V AC / 127–370 V DC ermöglicht einen weltweiten Einsatz. Der Ausgang liefert eine stabile 24-V-Gleichspannung mit 1,5 A, die sich im Bereich von 21,6 bis 29 V feinjustieren lässt. Dies bietet maximale Flexibilität bei last- oder leitungsabhängigen Spannungsanpassungen. Mit umfassenden Schutzmechanismen wie Kurzschluss-, Überlast- und Überspannungsschutz sowie der Einstufung in Isolation Class II und Class 2/LPS erfüllt das Netzteil hohe Sicherheitsanforderungen. Die robuste Bauweise, hohe Effizienz und der große Temperaturbereich machen das DN-PWR-SST-3624 zur idealen Lösung für anspruchsvolle Anwendungen in Gebäudeautomation, industrieller Steuerungstechnik, IoT-Infrastrukturen und Sicherheitssystemen. Es eignet sich optimal für 24-V-Sensoren und -Aktoren, Steuerungs- und Relaismodule, Türsprechstellen, Schaltmodule und Smart-Building-Logiken. In der Industrie- und Automatisierungstechnik dient es als zuverlässige Spannungsquelle für SPS-Nebenmodule, 24-V-I/O-Baugruppen, Kommunikationsgeräte wie RS485/RS232-Wandler, Mini-PLCs oder Relaisfelder. Für IoT- und Edge-Anwendungen versorgt das Netzteil Gateways, Industrie-IoT-Module, Protokollkonverter, Embedded-Systeme und Edge-Sensorik. In der Sicherheits- und Zutrittskontrolle liefert es stabile Leistung für Türöffner, RFID- und Kartenleser, Video-Türstationen sowie Intercom- und Zutrittskommunikationssysteme und gewährleistet so einen sicheren Betrieb aller 24-V-Geräte.

Technische Details

  • Ausgangsspannung: 24 V DC
  • Ausgangsstrom: 1,5 A
  • Ausgangsleistung: 36 W
  • Spannungseinstellbereich: 21,6–29 V
  • Ripple & Noise: 150 mVp-p
  • Spannungstoleranz: ±2 %
  • Line Regulation: ±1 %
  • Load Regulation: ±1 %
  • Eingangsspannung: 90–264 V AC / 127–370 V DC
  • Frequenzbereich: 47–63 Hz
  • Einschaltstrom: 25 A @ 115 V / 45 A @ 230 V
  • AC-Stromaufnahme: 0,88 A @ 115 V / 0,48 A @ 230 V
  • Effizienz: 89 % (lt. Datenblatt 88–89 %)
  • Überlastschutz: 105–160 % (Hiccup Mode, Auto-Recovery)
  • Überspannungsschutz (OVP): 30–36 V
  • Kurzschlussschutz: Ja (Auto-Recovery)
  • Arbeitstemperatur: −20 °C bis +70 °C
  • Lagertemperatur: −40 °C bis +85 °C
  • Luftfeuchtigkeit: 20–80 % RH (nicht kondensierend)
  • MTBF: > 900.000 h (MIL-HDBK-217F)
  • Vibration: IEC60068-2-6 (10–500 Hz, 2G)
  • Betriebshöhe: bis 5000 m
  • Isolation Class II
  • Class 2 / LPS
  • Sicherheitsnormen: UL62368-1, EN62368-1
  • Überspannungskategorie: OVC II
  • EMV (Emission): EN55032 Class B
  • EMV (Immunität): EN61000-4-2/3/4/5/6/8/11
  • Isolationsspannung: 4 kV AC
  • Abmessungen: 35 × 90 × 58 mm
  • Gewicht: 120 g
  • Montage: DIN-Schiene (TH35)
  • Anschlüsse (Input): AC/L (1), AC/N (2)
  • Anschlüsse (Output): +V (3), −V (4)

Lieferumfang

  • 1× DIGITUS DN-PWR-SST-3624 Step-Shape DIN-Rail Netzteil (24 V / 1,5 A / 36 W)
  • 1× Quick Installation Guide (QIG)

Downloads und Zertifikate

Datenblatt

Logistik

  Anzahl (Stück) Gewicht (kg) Tiefe (cm) Breite (cm) Höhe (cm) cm³
Außenkarton 50 7,50 22,00 37,00 25,00 20.350,00
Innenkarton 1 0,15 0,00 0,00 0,00 0
Produktverpackung 1 0,15 4,50 10,00 7,00 315,00
Warentarifnummer: 8504408390
ETIM Klasse: EC000675

Sicherheitshinweise

  • Dieses Produkt ist nur für den Innenbereich bestimmt.
  • Lesen Sie alle Anleitungen und befolgen Sie alle Warnungen und Anleitungen auf dem Gerät.
  • Stellen Sie dieses Gerät nicht auf eine instabile Fläche (wie Wagen, Ständer, Tisch usw.).
  • Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
  • Stellen Sie dieses Gerät nicht in der Nähe von oder über einem Heizkörper auf.
  • Das Gehäuse ist mit Öffnungen zur Wärmeabfuhr und Belüftung versehen. Um eine Überhitzung während des Betriebs zu vermeiden, dürfen die Lüftungsöffnungen nicht blockiert oder abgedeckt werden.
  • Stellen Sie das Gerät nicht auf eine weiche Unterlage (z.B. Bett, Sofa, Decke usw.). Dadurch wird die Belüftung blockiert.
  • Das Gerät darf nicht in einer geschlossenen Umgebung aufgestellt werden, wenn keine ausreichende Belüftung gewährleistet ist.
  • Sprühen Sie keine Flüssigkeiten auf das Gerät.
  • Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie keine Flüssig- oder Schaumreiniger.
  • Reinigen Sie das Gerät mit einem feuchten Tuch.
  • Schließen Sie das Gerät entsprechend der Stromversorgung auf dem Typenschild an.
  • Um Schäden an dem Gerät zu vermeiden, ist es wichtig, dass alle Geräte ordnungsgemäß geerdet sind.
  • Stellen Sie keine Gegenstände auf das Netzkabel und verlegen Sie es so, dass Stolperfallen vermieden werden.
  • Verwenden Sie einen Überspannungsschutz, einen Regler oder eine unterbrechungsfreie Stromversorgung (USV), um Ihr System vor plötzlicher, vorübergehender und reduzierter Leistung zu schützen.
  • Befestigen Sie Systemkabel und Netzkabel ordnungsgemäß und achten Sie darauf, dass keine Gegenstände auf das Kabel drücken.
  • Führen Sie keine Gegenstände durch die Öffnungen des Gehäuses in das Gerät ein. Es besteht die Gefahr eines Kurzschlusses, der zu Feuer oder Stromschlag führen kann.
  • Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich stets an einen autorisierten Kundendienst.
  • Wenn eine der folgenden Bedingungen eintritt, ziehen Sie den Netzstecker und senden Sie das Gerät zur Reparatur an einen autorisierten Kundendienst
  • Das Netzkabel, Netzteil oder Stecker für die Stromversorgung ist beschädigt oder verschlissen;
  • Flüssigkeit ist in das Gerät eingedrungen;
  • Das Gerät war Regen oder Wasser ausgesetzt;
  • Das Gerät ist heruntergefallen oder das Gehäuse wurde beschädigt;
  • Die Funktion des Gerätes ist offensichtlich verändert;
  • Das Gerät kann nicht wie in der Bedienungsanleitung beschrieben betrieben werden.
