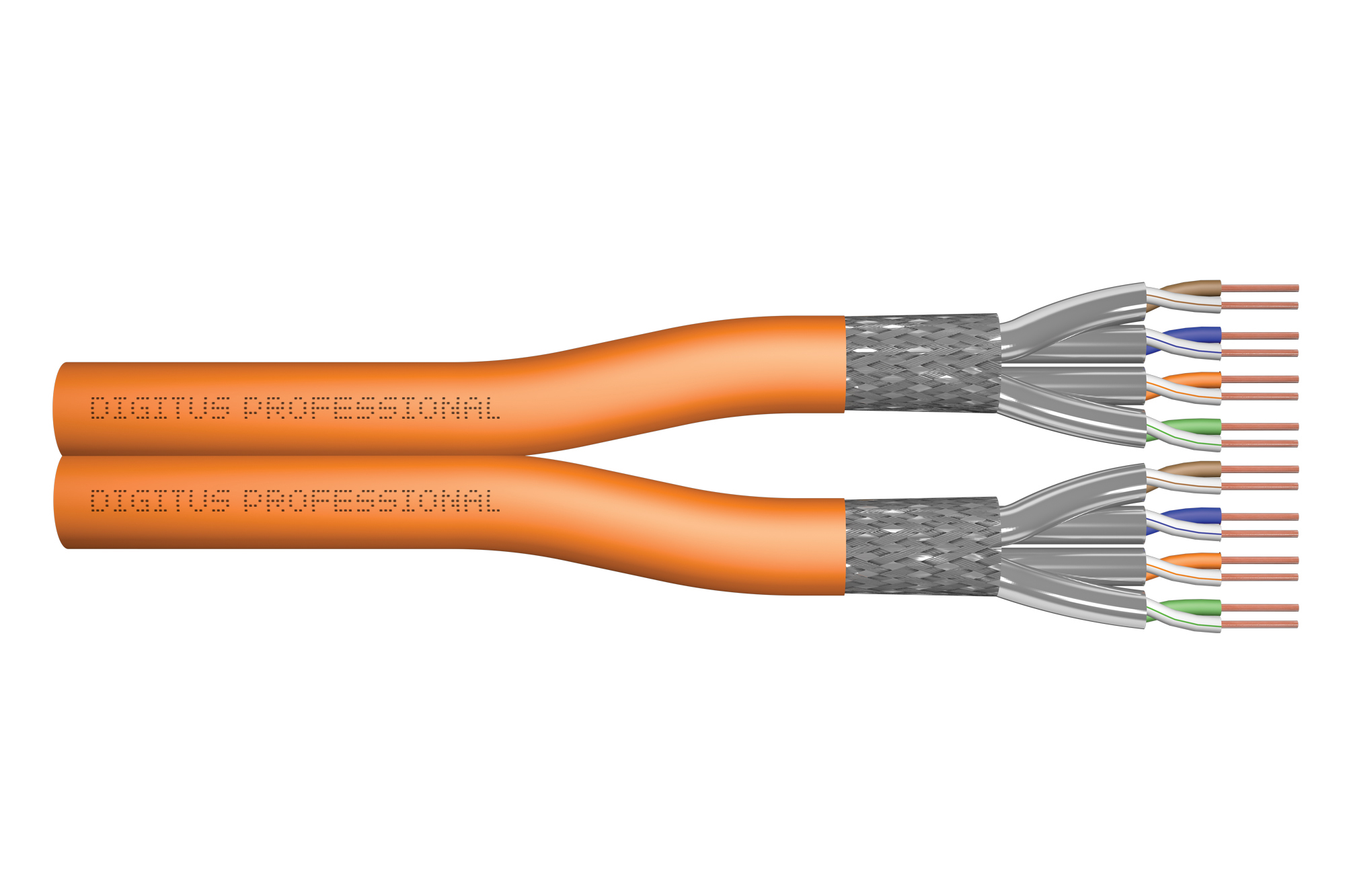

CAT 7 S/FTP podatkovni kabel – instalacijski kabel, 100 m, duplex, Dca-s2, d1, a1

DIGITUS CAT 7 S/FTP podatkovni kabel – instalacijski kabel, 100 m, duplex, Dca-s2, d1, a1

Broj artikla: DK-1743-VH-D-1
EAN: 4016032392118

CAT 7 S-FTP installation cable, 1200 MHz Dca (EN 50575), AWG 23/1, 100 m ring,

Standardima usmjereni prema budućnosti i vrhunska kvaliteta za vašu mrežu.

  • 10-gigabitni Ethernet
  • 1200 MHz frekvencija prijenosa
  • Potvrđena stalna poveznica
  • PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt)
  • Uredba o građevinskim proizvodima, klasa Dca-s2 d1 a1

Vendor overview

More product information

Opis

Kabela za instalaciju Digitus Cat 7 namijenjena je za uporabu u strukturiranim podatkovnim centrima i kabelskom ožičenju zgrada u skladu s normama ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 60332-3-24 i EN 50575. Kabel je idealan za prijenos analognih i digitalnih podataka te podržava PoE, PoE+ i 4PPoE (IEEE 802.3af;3at;3bt). Štitna konstrukcija sastoji se od pojedinačno oklopljenih parova s pocinčanom bakrenom pletenicom, što osigurava izvrsnu zaštitu i električne karakteristike.

Tehnički detalji

  • Fizička svojstva:
  • Provodnik: goli bakreni vod, AWG 23/1
  • Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
  • Izolacija: SFS-PE (pjenasta polietilenska ovojnica)
  • Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
  • Kod boja: plava i bijela, narančasta i bijela, zelena i bijela, smeđa i bijela
  • Zaštita pojedinačnih parova: aluminijski laminirani poliesterski film, pokriva 100 %
  • Ukupno oklopljenje: bakrena pletenica
  • Vanjski omotač: Dca-s2 d1 a1 u skladu s EN 50575; LSZH
  • Boja: Narančasta (RAL 2008)
  • Mehanička svojstva:
  • Rasterećenje naprezanja: 135 N max.
  • Dinamički radijus savijanja: 8x AD mm min.
  • Statični radijus savijanja: 4x AD mm min.
  • Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
  • Radni temperaturni raspon: -20 °C do +50 °C
  • Raspon radnih temperatura: 0 °C do +50 °C
  • Električna svojstva:
  • Impedansa: 100±15 ohma pri 4–1000 MHz; 100±25 ohma pri 100–600 MHz
  • Kapacitivnost: 45 pF/m nominalno pri 1 kHz
  • Kapacitivnost: 40 pF/m nominalno pri 1 kHz
  • Nesklad kapacitivnosti (par-zemlja): 1,6 pF/m, najviše pri 1 kHz
  • Otpor izolacije: 5 GΩ·km min.
  • Otpor istosmjerne struje: 95 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Otpor petlje: 190 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Radni napon: 72 V DC, max.
  • Prigušenje pri spajanju: CA Tip 1b
  • Fazno kašnjenje: 450 nS/100 m najviše.
  • Kašnjenje u vremenu prijenosa: 10 nS/100 m najviše.
  • Razred odvojenosti: "d" u skladu s EN 50174-2
  • NVP: 79%
  • Širenje plamena: EN 60332-1-2 (LSOH PVC)
  • Bez halogena, korozivnost: EN 60754-1/2 (LSOH)
  • Gustoća dima EN 61034-2

Attributes

  • Asortiman: Instalacijski kabeli s upredenim paricama
  • Kategorija: CAT 7
  • Oklop: S-FTP, oklop parova u metalnoj foliji i pletenica
  • CPR: Dca
  • Duljina: 100 m
  • Boja: narančasti
  • Kapica: LSOH
  • Struktura: 4 x 2 AWG 23/1, kruto upletena parica

Downloads and Certificates

Certifikati

Tehnička dokumentacija

Logistika

  Broj
(komad) 		Težina
(kg) 		Dubina
(cm) 		Širina
(cm) 		Visina
(cm) 		cm³
Jedinica pakiranja (vanjska) 1 10,10 40,00 40,00 14,00 22.400,00
Jedinica pakiranja (unutarnja) 1 10,14 36,00 36,00 16,00 20.736,00
Jedinica pakiranja (pojedinačna) 1 10,14 40,00 40,00 14,00 22.400,00
Carisnki tarifni broj: 8544492000

Safety notes

  • Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
  • Installation only by trained specialists.
  • Installation only in dry rooms.
  • The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.
