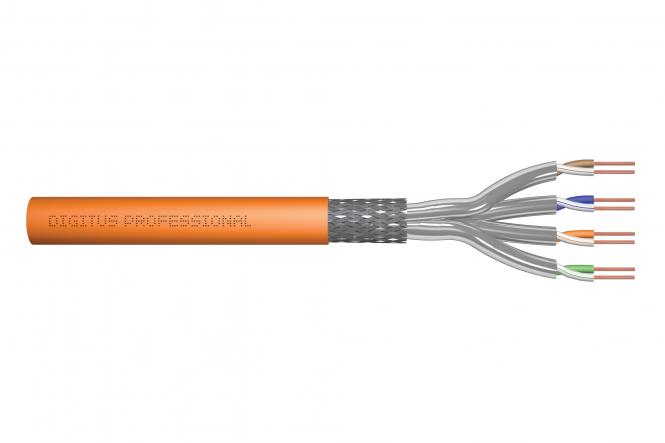

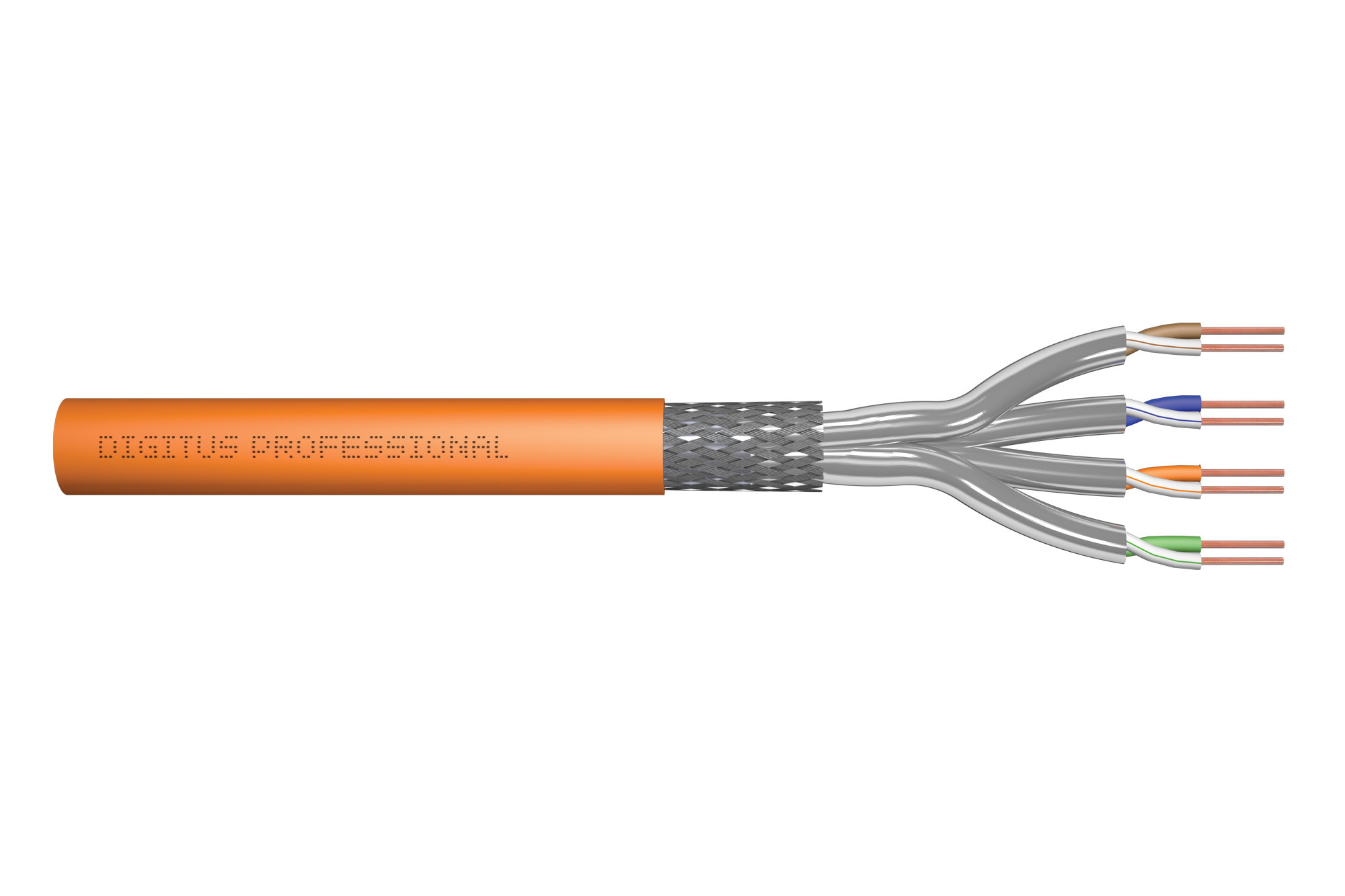

DIGITUS CAT 7 S/FTP podatkovni kabel – instalacijski kabel, 1000 m, simplex, Dca-s2, d1, a1

Broj artikla: DK-1743-VH-10
EAN: 4016032300786

CAT 7 S-FTP installation cable, 1200 MHz Dca (EN 50575), AWG 23/1, 1000 m drum,

Standardima orijentirani prema budućnosti i vrhunska kvaliteta za vašu mrežu.

  • 10-gigabitni Ethernet
  • 1200 MHz frekvencija prijenosa
  • Potvrđena stalna poveznica
  • PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt)
  • Uredba o građevinskim proizvodima, klasa Dca-s2 d1 a1

More product information

Opis

Kabeli Digitus Cat 7 namijenjeni su za upotrebu u strukturiranim podatkovnim centrima i za kabliranje u zgradama u skladu s normama ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 i EN 50288-9-1. Kabel je idealan za prijenos analognih i digitalnih podataka te podržava PoE, PoE+ i 4PPoE (IEEE 802.3af;3at;3bt). Štitna konstrukcija sastoji se od pojedinačno oklopljenih parova s pocinčanom bakrenom pletenicom, što osigurava izvrsnu zaštitu i električne karakteristike.

Tehnički detalji

  • Fizička svojstva:
  • Provodnik: goli bakreni kabel, AWG 23/1
  • Sustav(i) za procjenu i provjeru dosljednosti performansi: Sustav 3
  • Izolacija: SFS-PE (pjenasta polietilenska ovojnica)
  • Ukupni broj izoliranih vodiča: 8, isprepleteno u 4 para
  • Kod boja: plava i bijela, narančasta i bijela, zelena i bijela, smeđa i bijela
  • Zaštita pojedinačnih parova: aluminijski laminirani poliesterski film, pokriva 100 %
  • Ukupno oklopljenje: bakrena pletenica
  • Vanjski omotač: Eca do B2ca u skladu s EN 50575; LSZH
  • Debljina vanjske ovojnice (nominalna): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 mm (B2ca)
  • Boja: Narančasta (RAL 2008)
  • Mehanička svojstva:
  • Odstresanje naprezanja: 150 N max.
  • Dinamički radijus savijanja: 8x AD mm min.
  • Statični radijus savijanja: 4x AD mm min.
  • Raspon temperatura za transport i skladištenje: -20 °C do +60 °C
  • Radni temperaturni raspon: -20 °C do +50 °C
  • Raspon radnih temperatura: 0 °C do +50 °C
  • Vanjski promjer Simplex (nominalni): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
  • Težina (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
  • Električna svojstva:
  • Impedansa: 100±15 ohma pri 4–1000 MHz; 100±25 ohma pri 100–600 MHz
  • Kapacitivnost: 45 pF/m nominalno pri 1 kHz
  • Nesklad kapacitivnosti (par-zemlja): 1,6 pF/m, najviše pri 1 kHz
  • Otpor izolacije: 5 GΩ·km min.
  • Otpor istosmjerne struje: 95 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Otpor petlje: 190 oma/km najviše (2% najviše neuravnoteženog otpora)
  • Radni napon: 72 V DC, max.
  • Vanjski omotač: Dca-s2 d1 a1 u skladu s EN 50575; LSZH
  • Prigušenje pri spajanju: CA Tip 1b
  • Fazno kašnjenje: 450 nS/100 m najviše.
  • Kašnjenje u vremenu prijenosa: 10 nS/100 m najviše.
  • Razred odvojenosti: "d" u skladu s EN 50174-2
  • NVP: 79%

Attributes

  • Asortiman: Instalacijski kabeli s upredenim paricama
  • Kategorija: CAT 7
  • Oklop: S-FTP, oklop parova u metalnoj foliji i pletenica
  • CPR: Dca
  • Duljina: 1000 m
  • Boja: narančasti
  • Kapica: LSOH
  • Struktura: 4 x 2 AWG 23/1, kruto upletena parica

Logistika

  Broj
(komad)
Težina
(kg)
Dubina
(cm)
Širina
(cm)
Visina
(cm)
cm³
Jedinica pakiranja (vanjska) 1 54,20 55,00 55,00 38,00 114.950,00
Jedinica pakiranja (unutarnja) 1 54,20 55,00 55,00 35,00 105.875,00
Jedinica pakiranja (pojedinačna) 1 54,20 55,00 55,00 35,00 105.875,00
Carisnki tarifni broj: 8544492000

Safety notes

  • Data cables must not be bent, stretched or twisted excessively. Sharp bends can damage the cable sheath and lead to failures or short circuits.
  • Installation only by trained specialists.
  • Installation only in dry rooms.
  • The data cable must not be in direct contact with other electrical cables or high-voltage sources in order to avoid electromagnetic interference.
